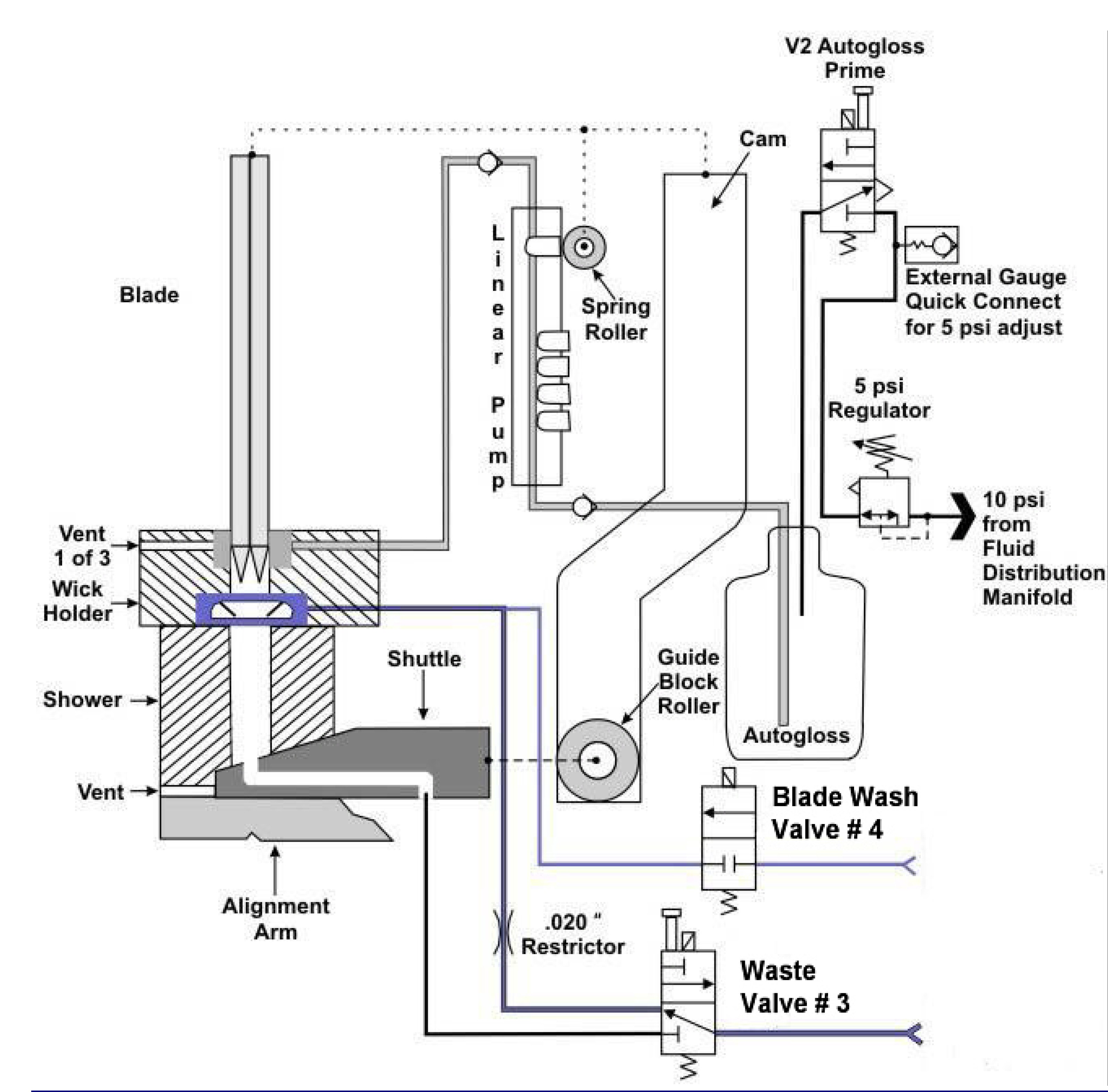

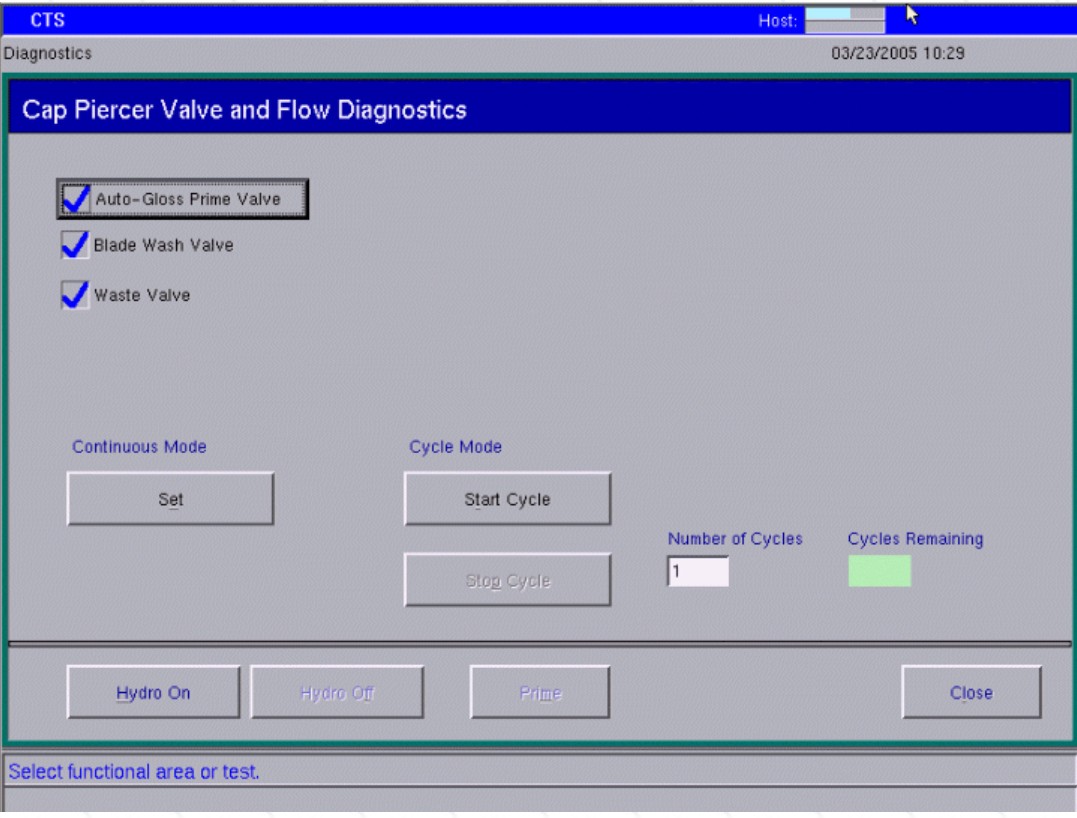

[原创] DXC液路分析郑振寰 发表于 2014-11-5 22:50 |

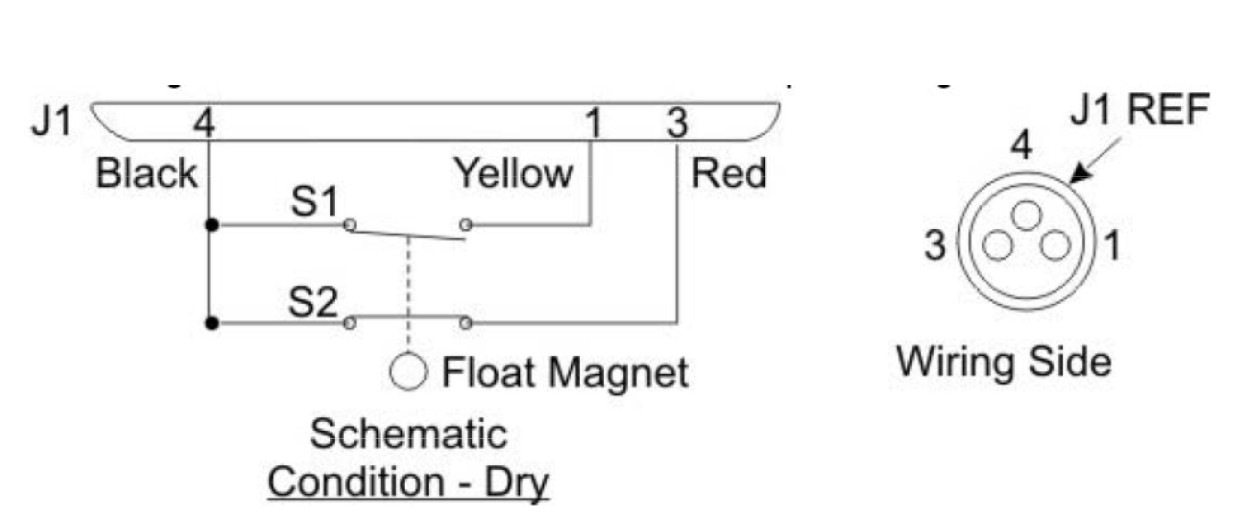

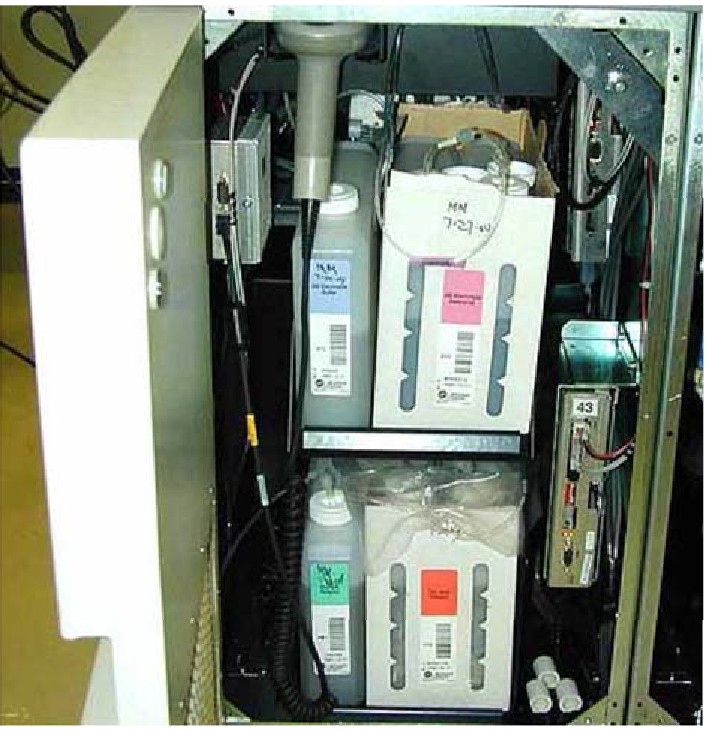

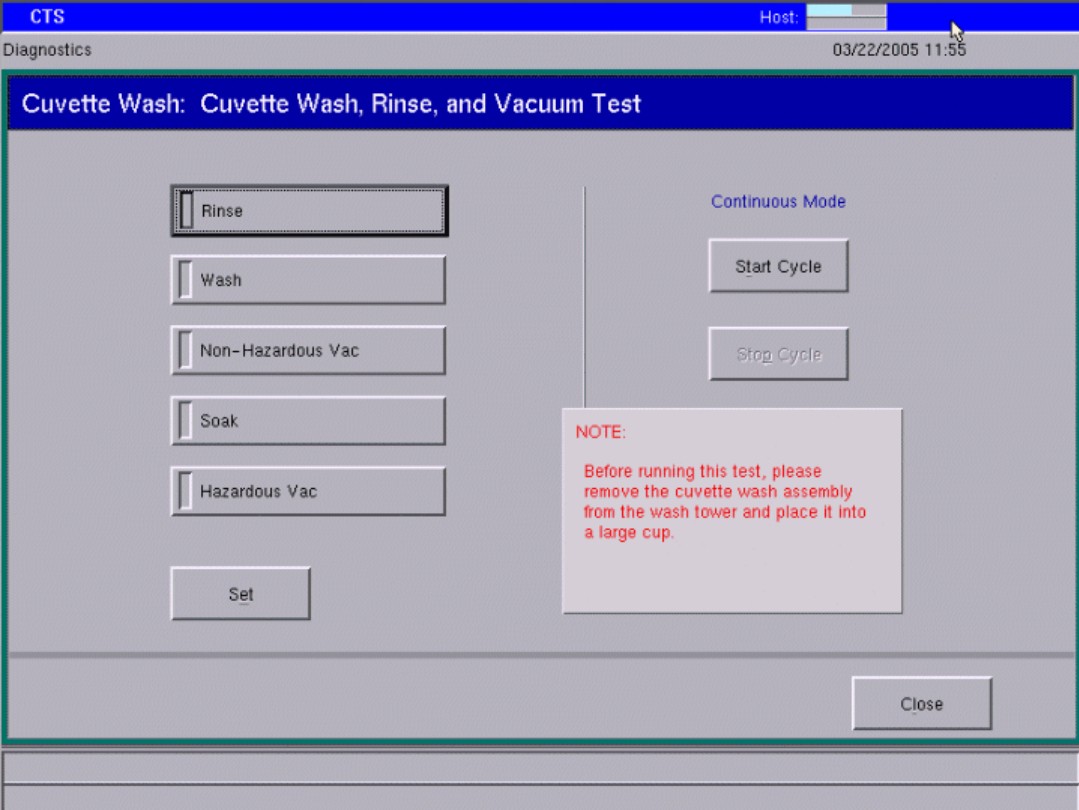

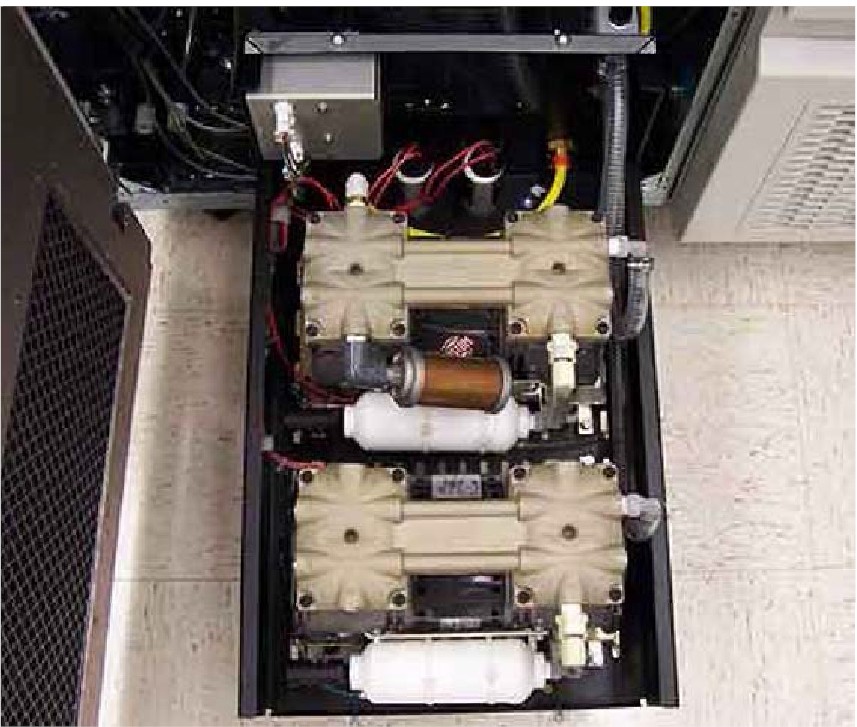

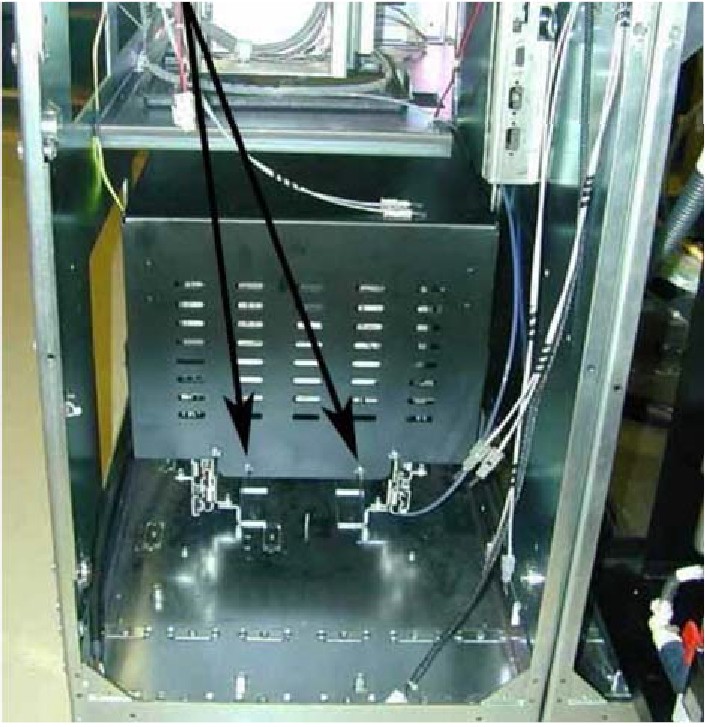

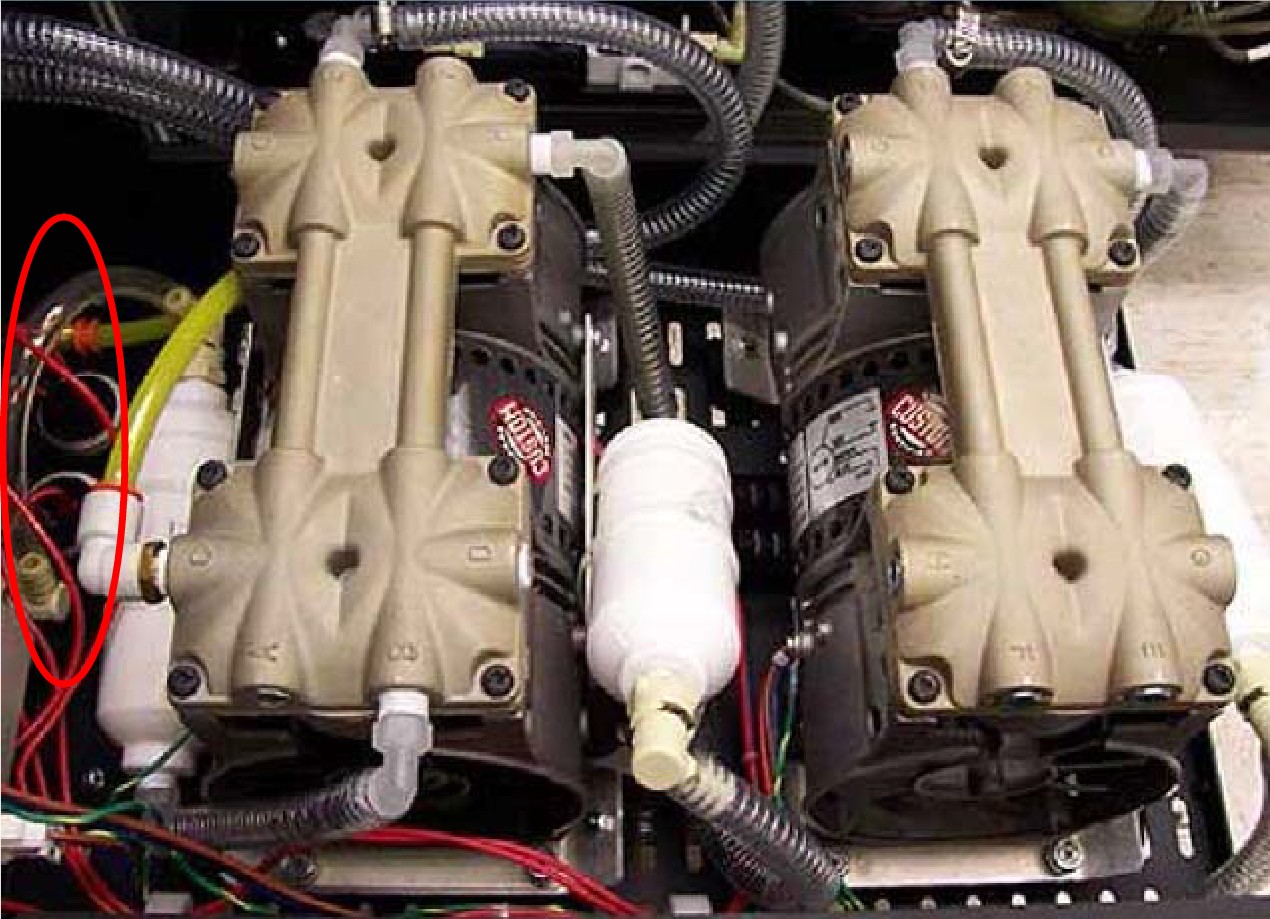

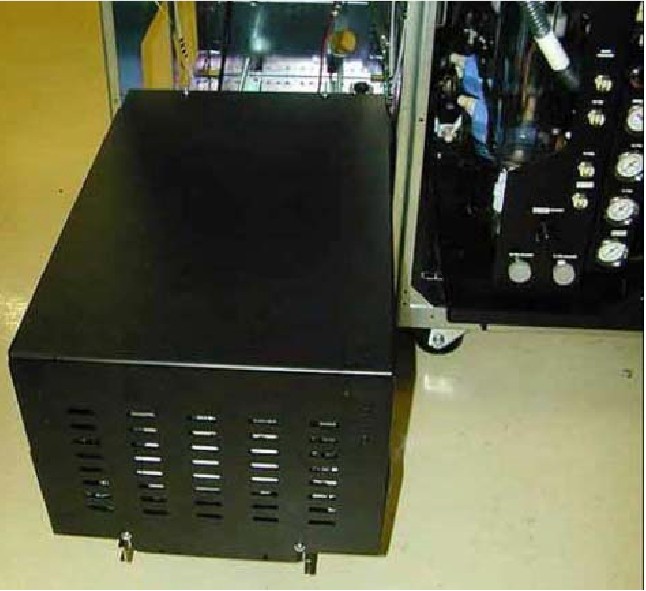

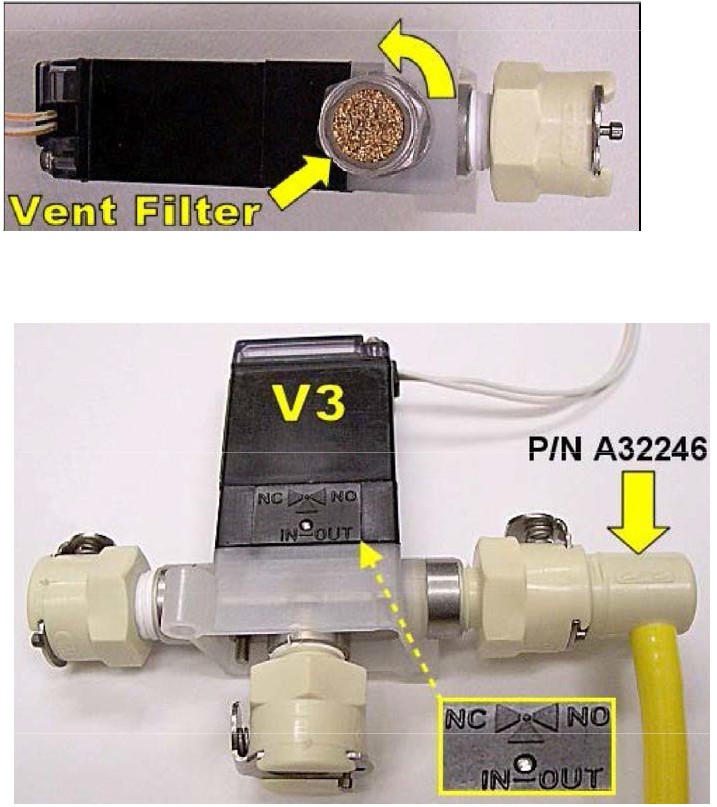

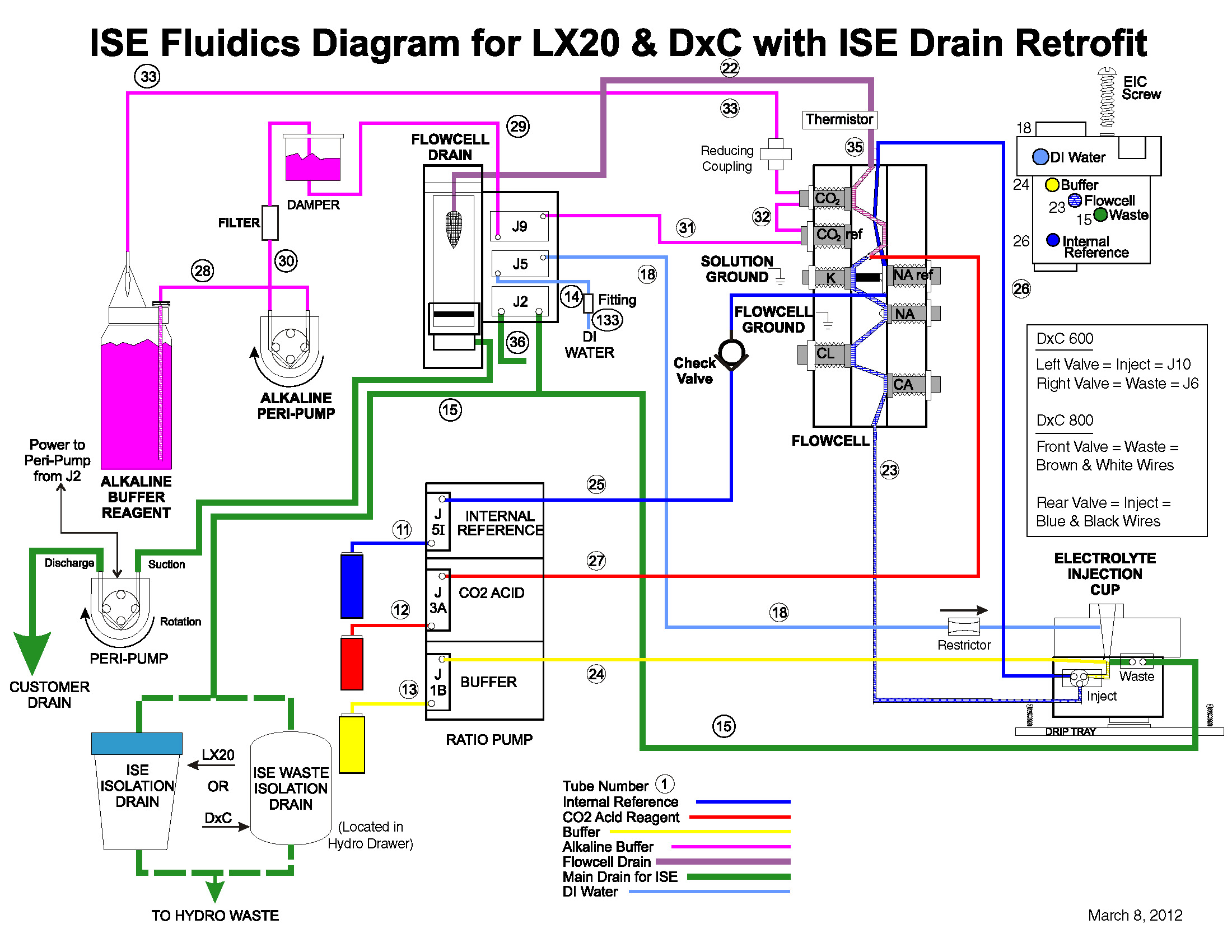

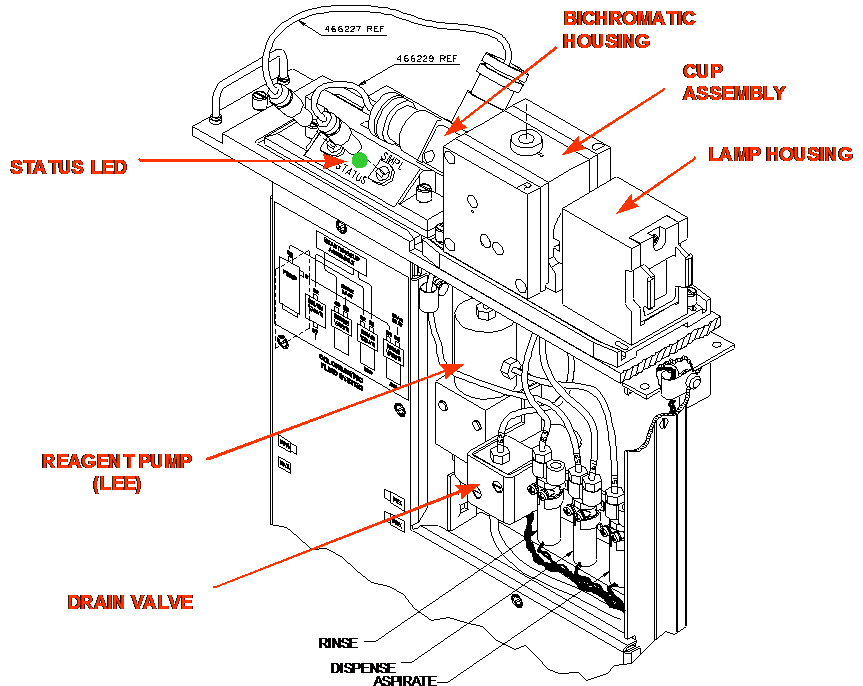

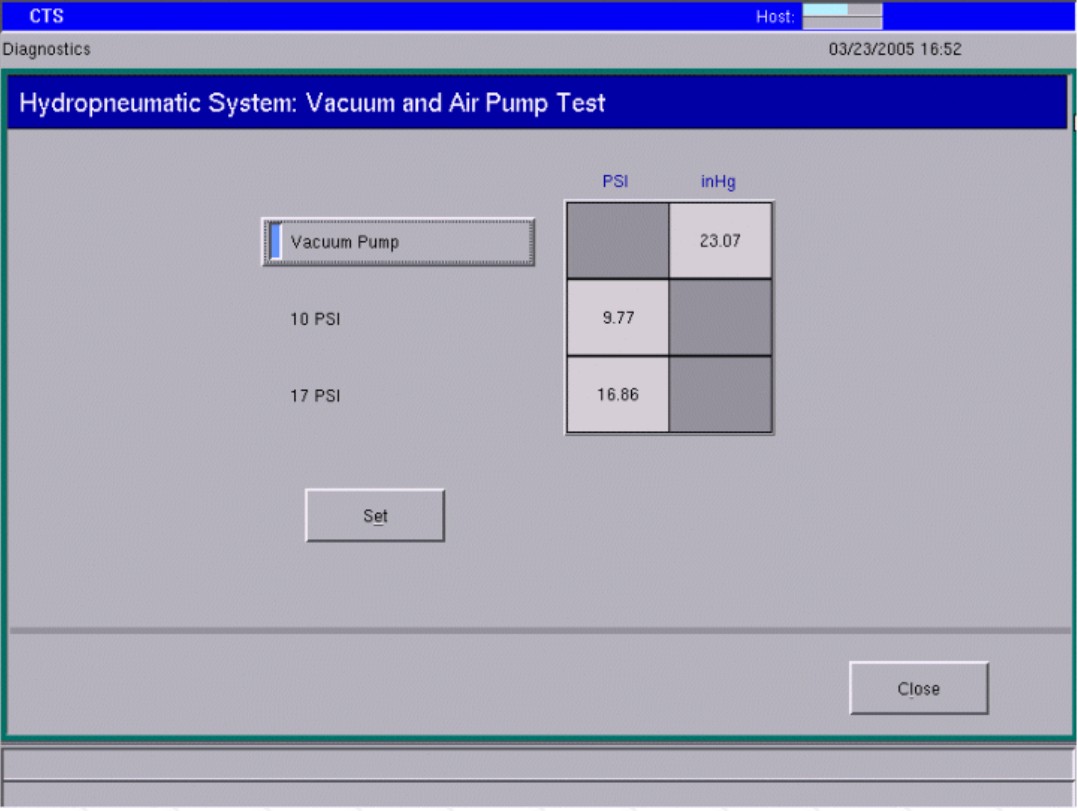

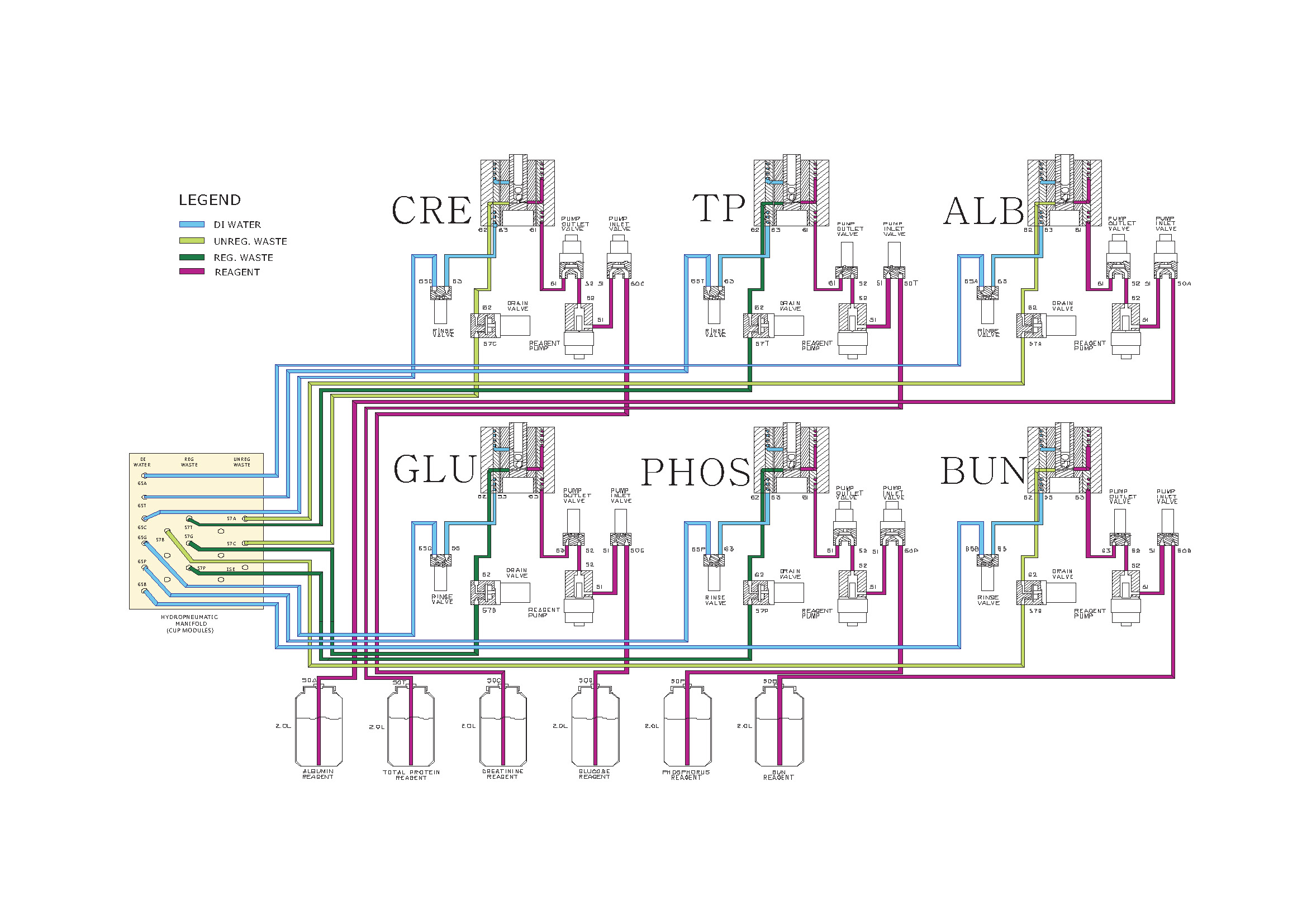

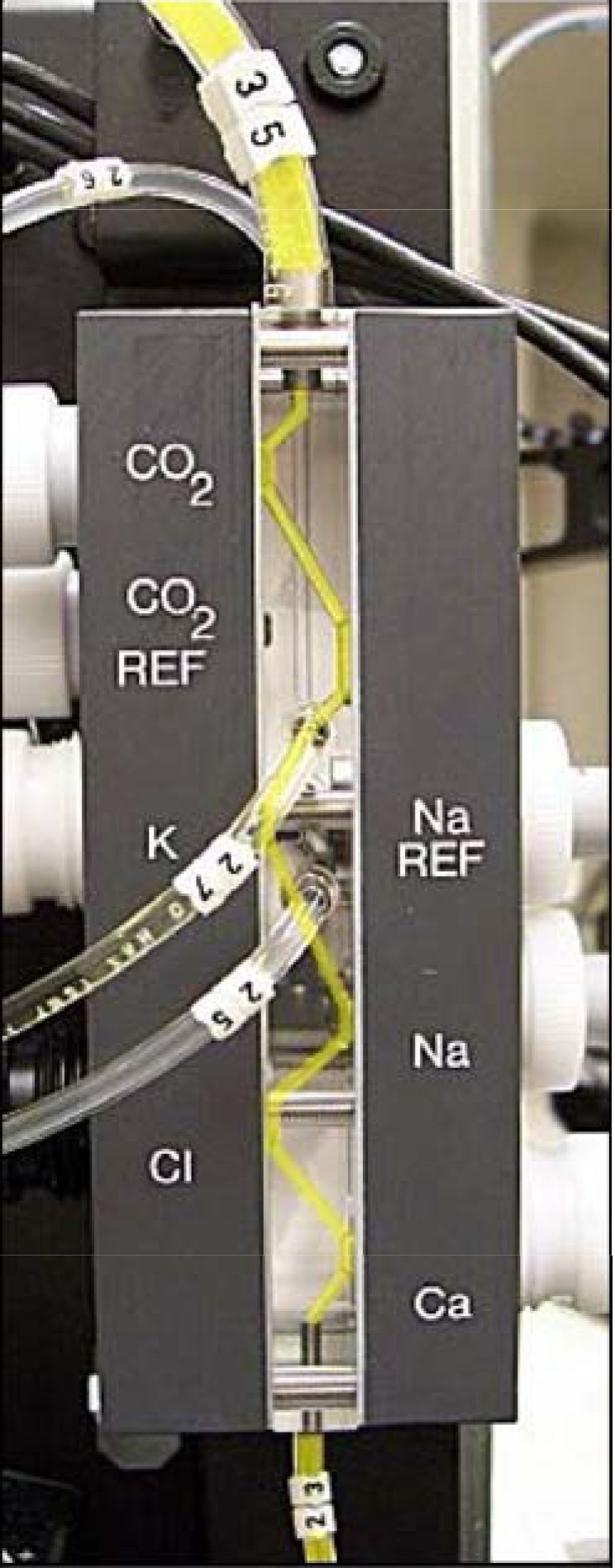

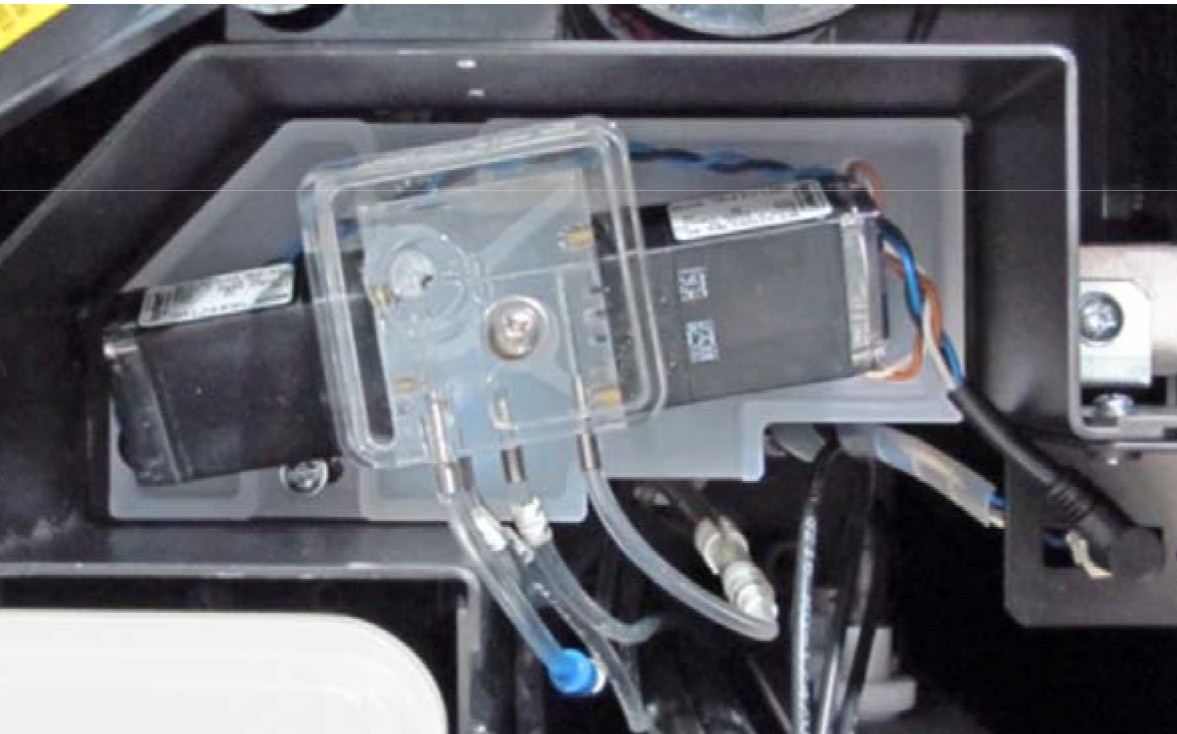

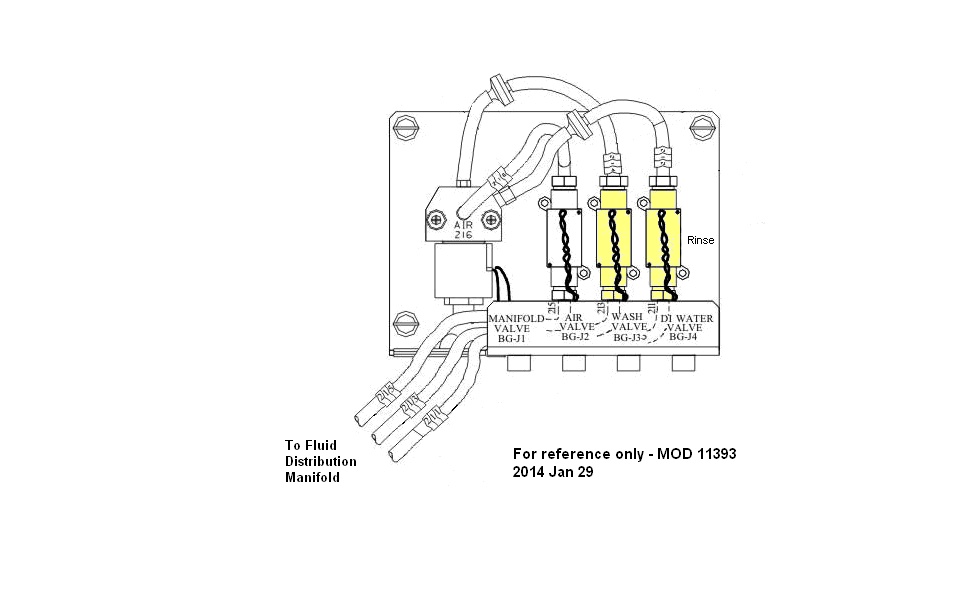

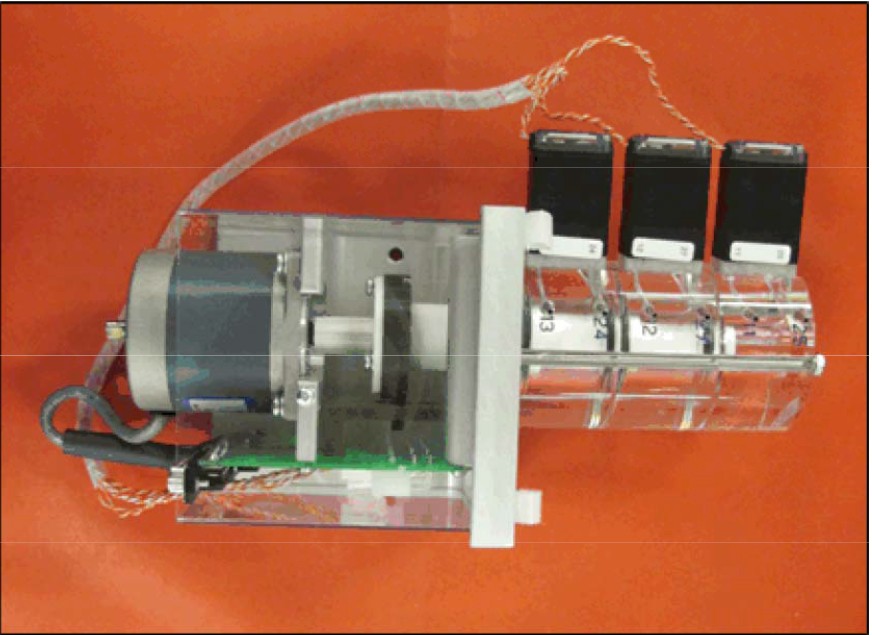

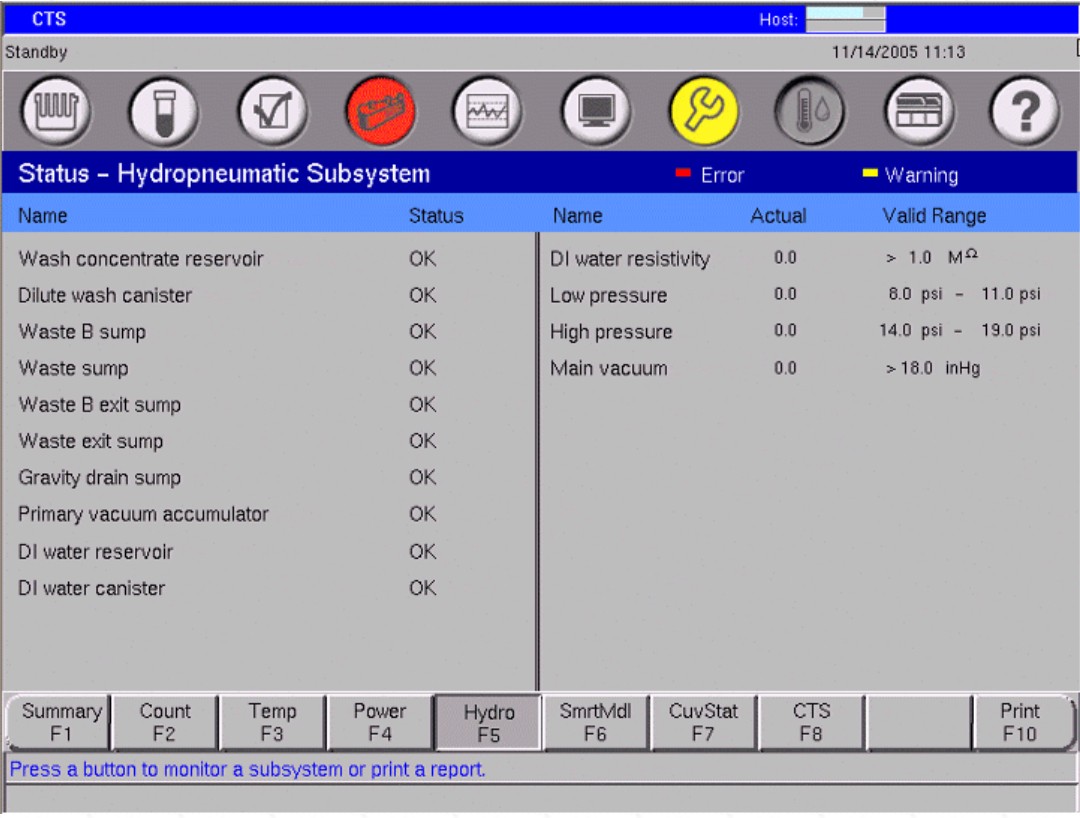

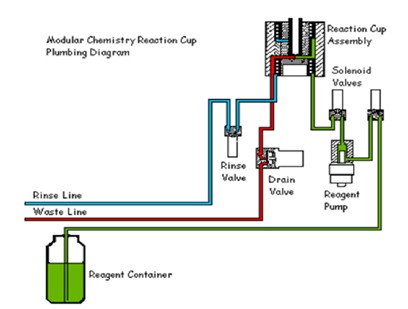

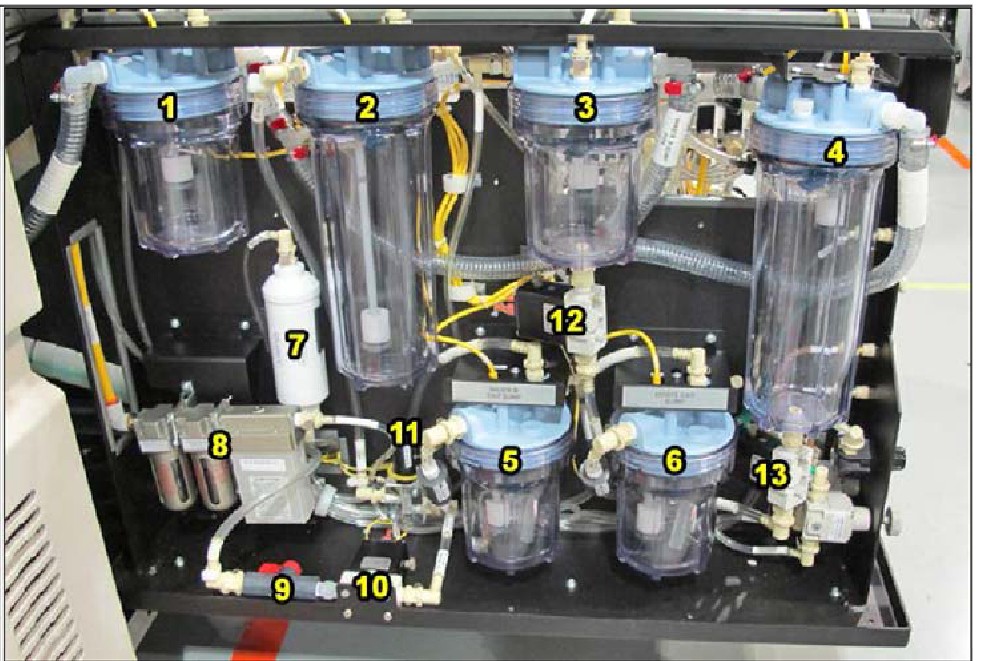

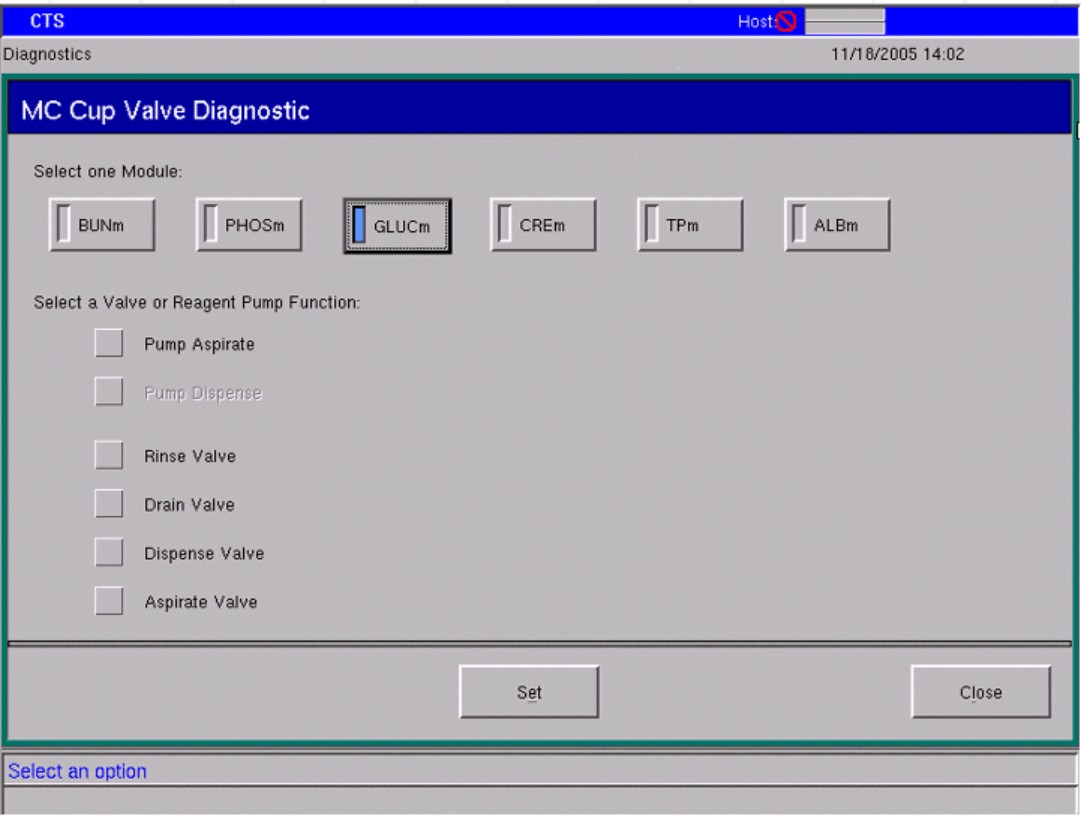

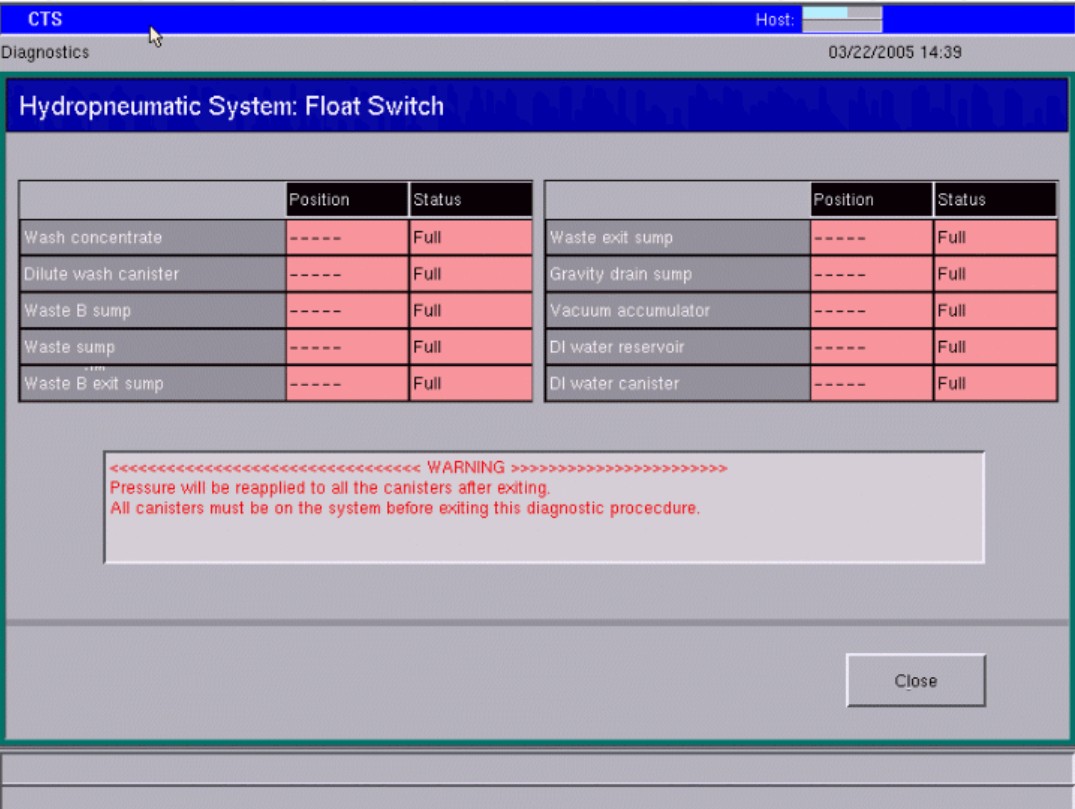

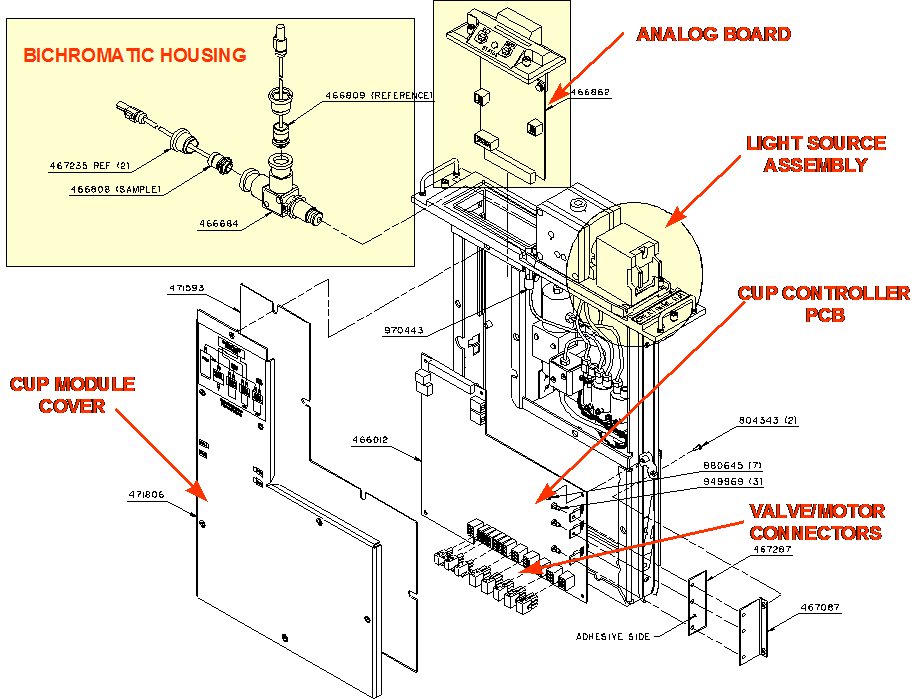

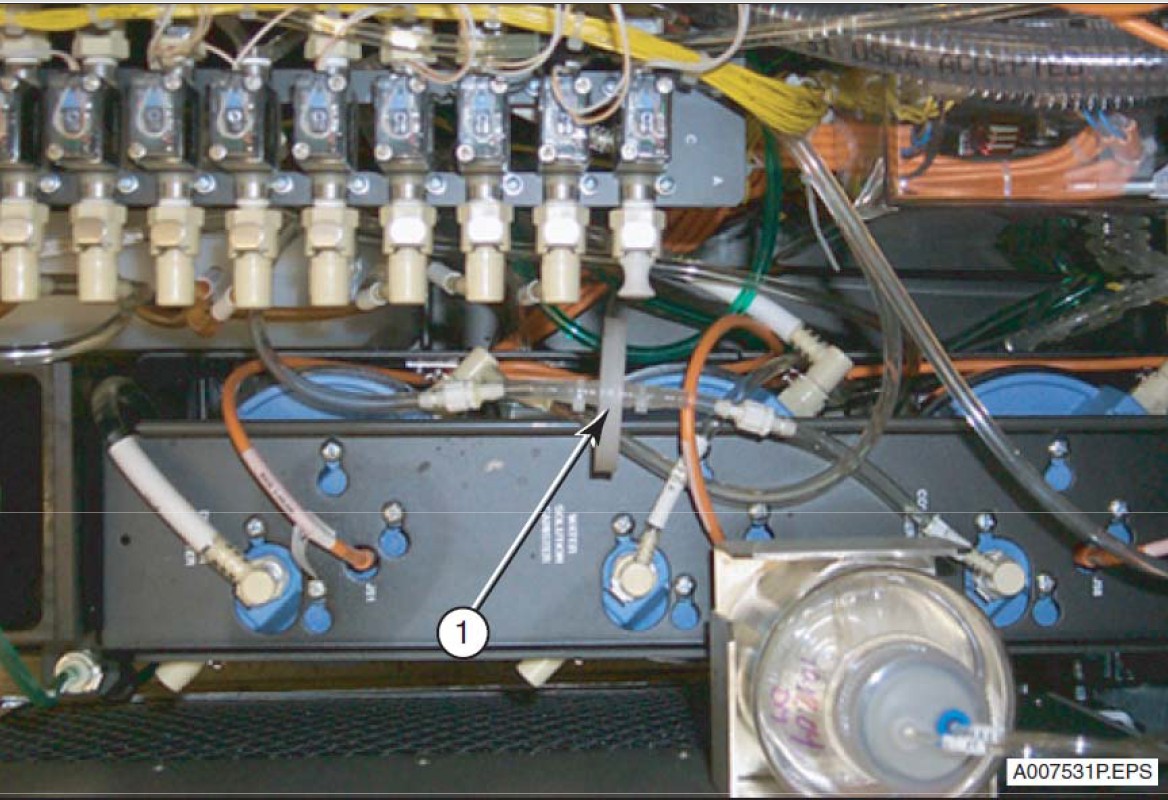

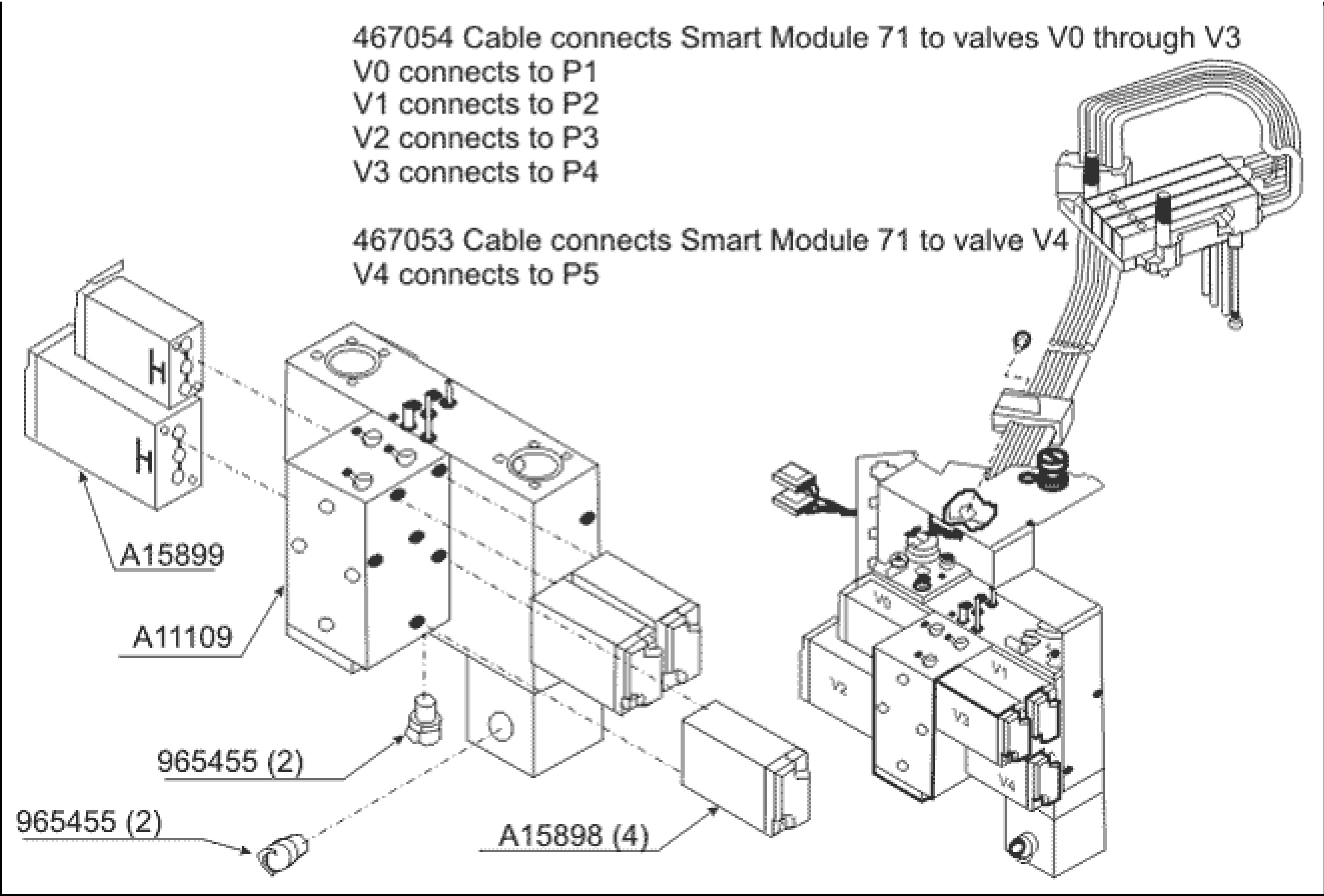

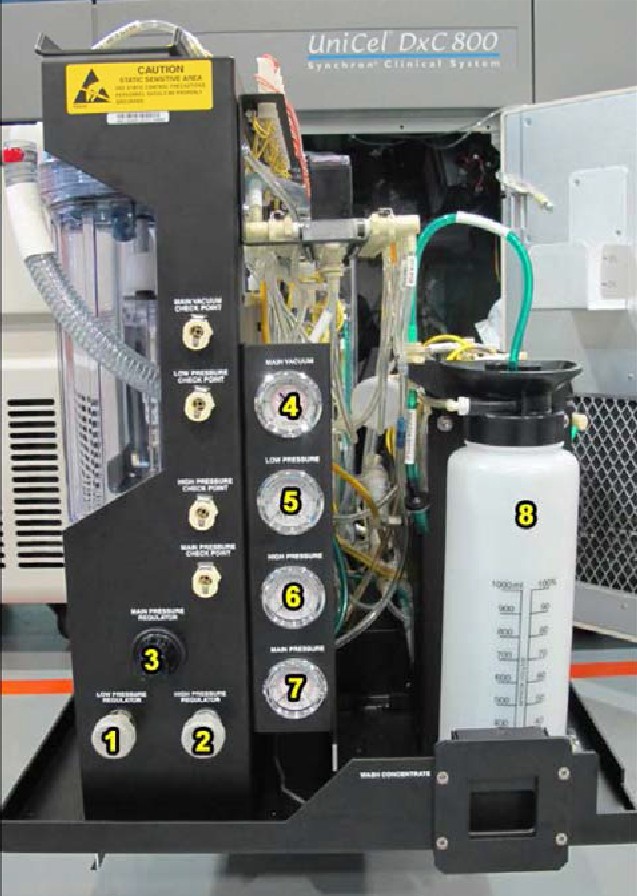

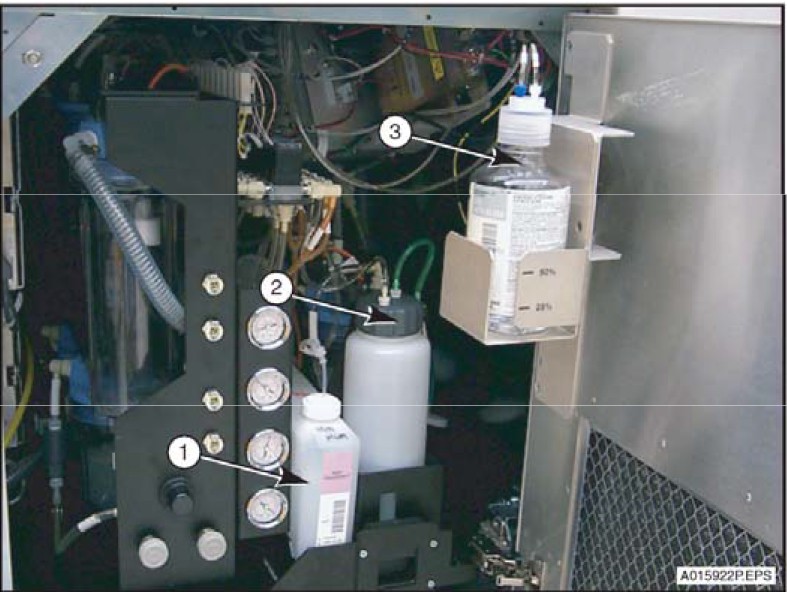

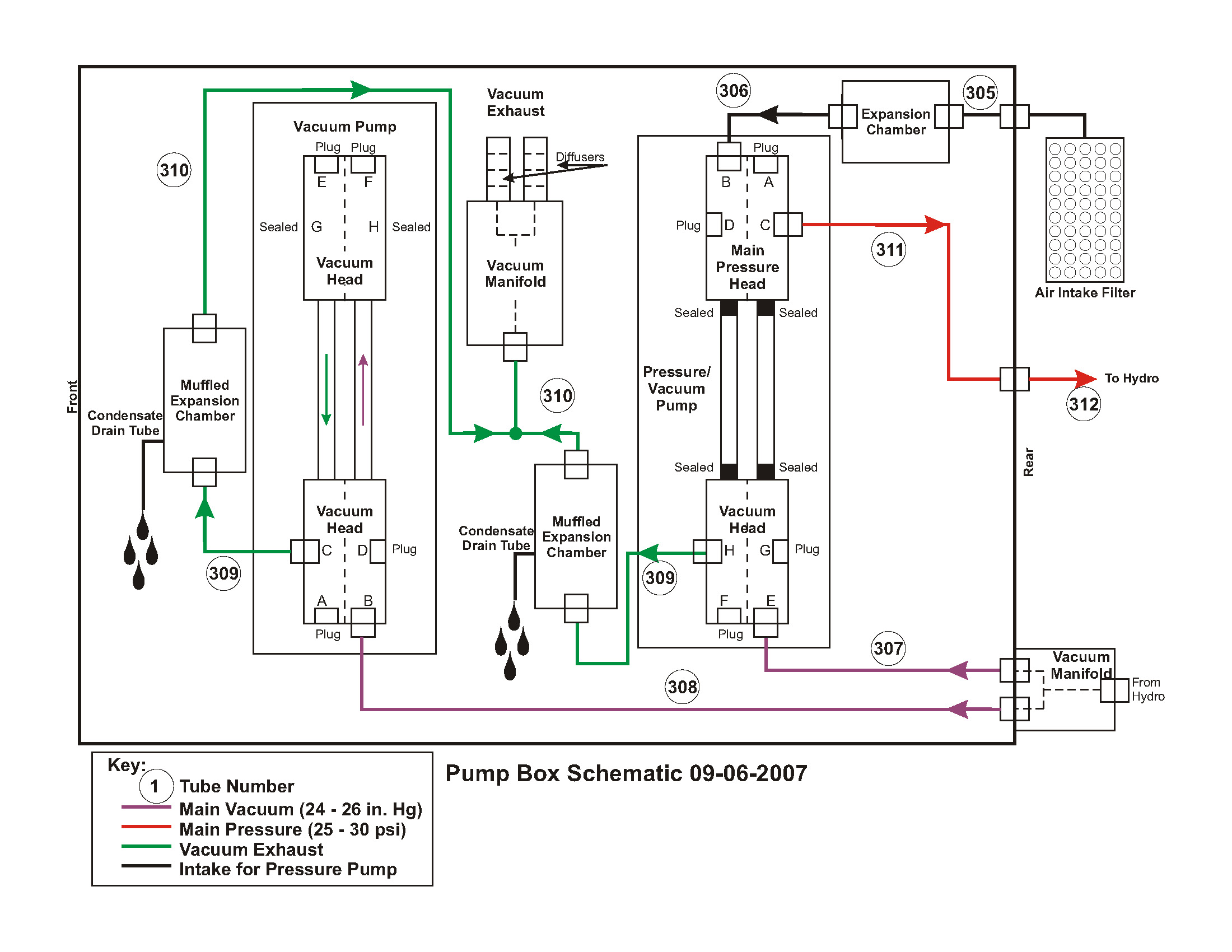

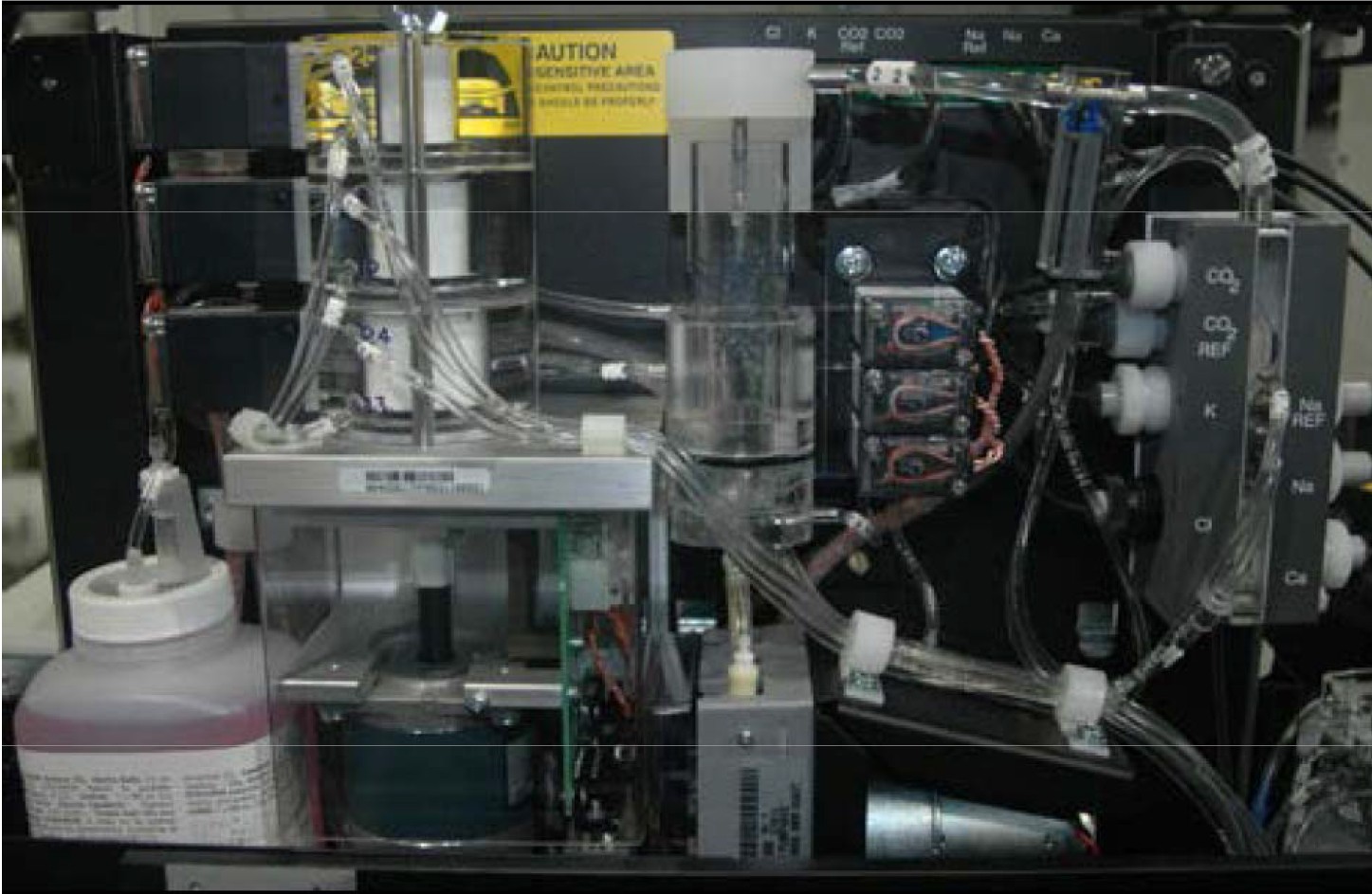

GLU和BUN是电极传感器,其余的ALB、TP、CRE和Phos是光学法检测。 图28 MC管路示意图 每个模块都有自己专用的试剂,通过两个电磁阀和一个柱塞泵将试剂吸引到反应杯内,在进入反应杯之前加热。反应结束后,通过排空阀在液气单元的负压帮助下排空到废液汇流排,然后用去离子水通过一个电磁阀注入到反应杯清洗。由于去离子水加压,所以注入速度很快,冲洗的效果很明显。而且去离子水进入反应杯前也是加热的。 并不是所有六个项目都用去离子水清洗之后再注入新的试剂,只有Phos还有CRE多了一步清洗,两次结果之间用去离子水清洗,其余的都是直接灌注试剂。而在需要清洗的时候,采用去离子水清洗浸泡反应杯。 每个MC模块的测量过程都是40秒。这是贝克曼引以为豪的湿法急诊生化理念,这个速度就算干式比起来,也毫无优势可言。 MC模块大致是这样的: 图29 MC模块总成 图30 MC模块总成 图31 MC模块试剂和冲洗水加热器示意图 每个模块都独立,有自己的试剂柱塞泵、试剂电磁阀排空电磁阀和清洗水阀。 当6个模块组合在一起时(DXC600只有一个GLU模块),管路图是这样的: 图32 MC模块管路图总图 试剂走各自的通道,水和废液都是来自和去往液气单元的,但在汇流排这里分了六个独立的接口。这主要是考虑流量和可能停用某个模块的情况。 MC的液路也可以单独进行测试 图33 MC模块测试界面

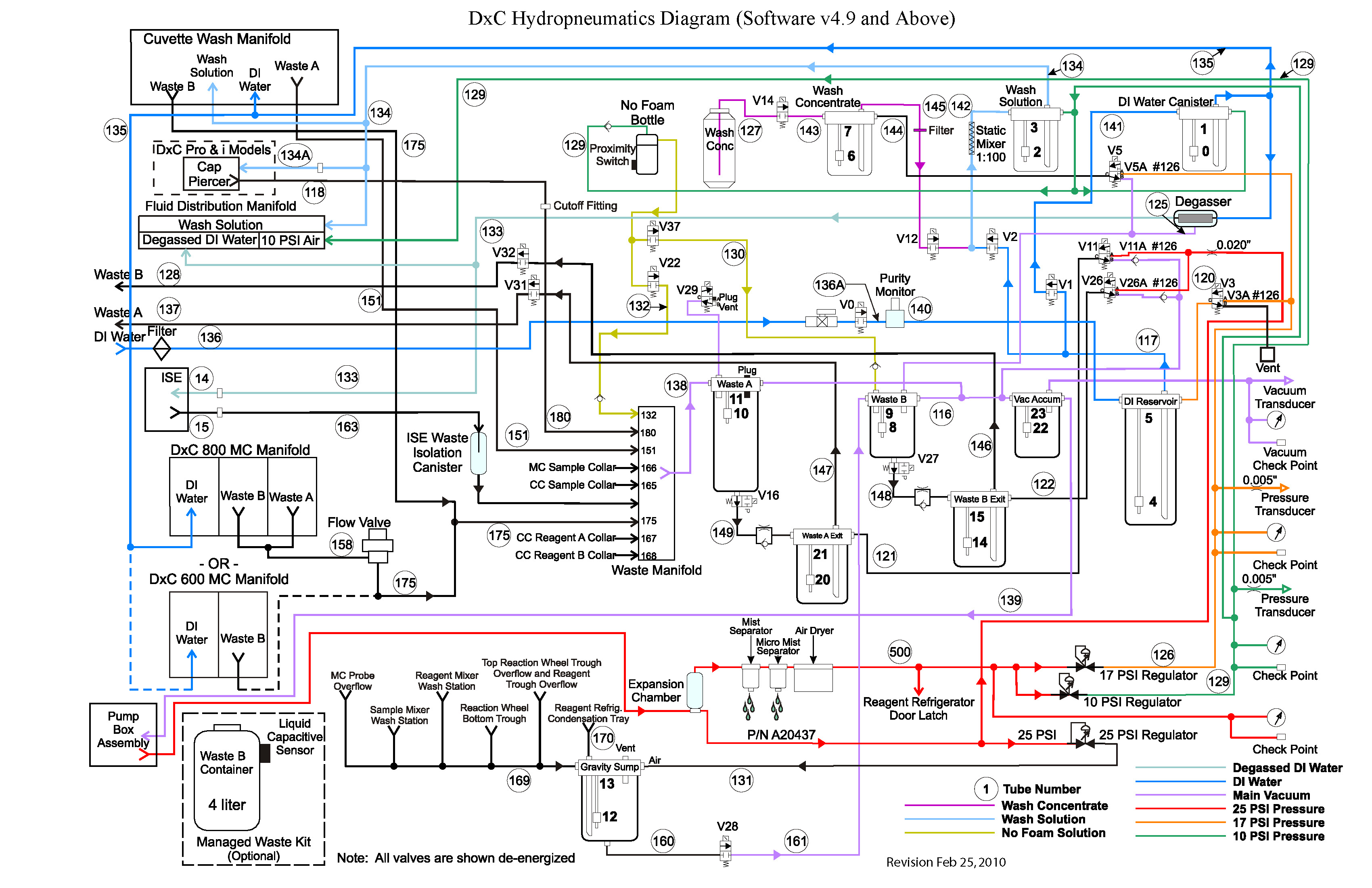

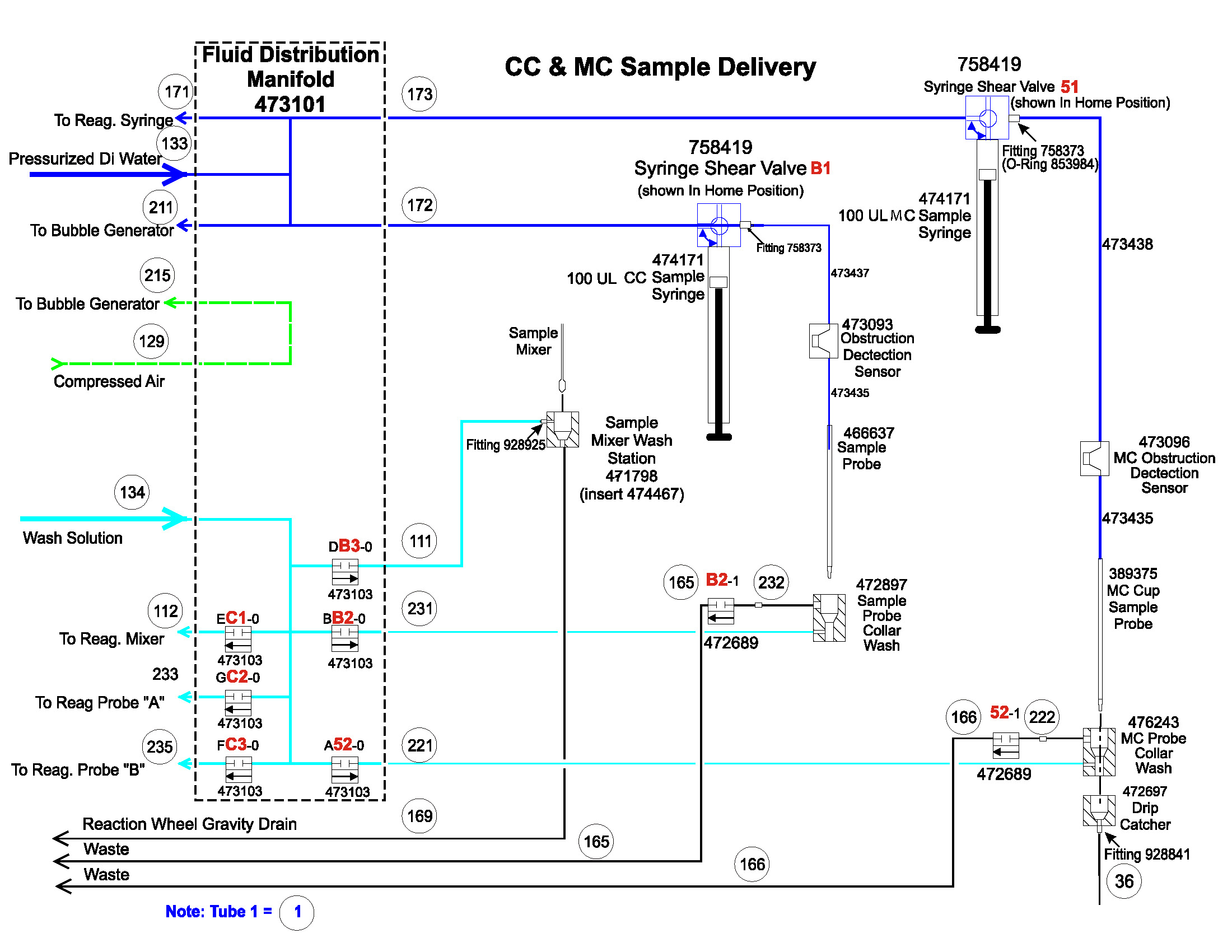

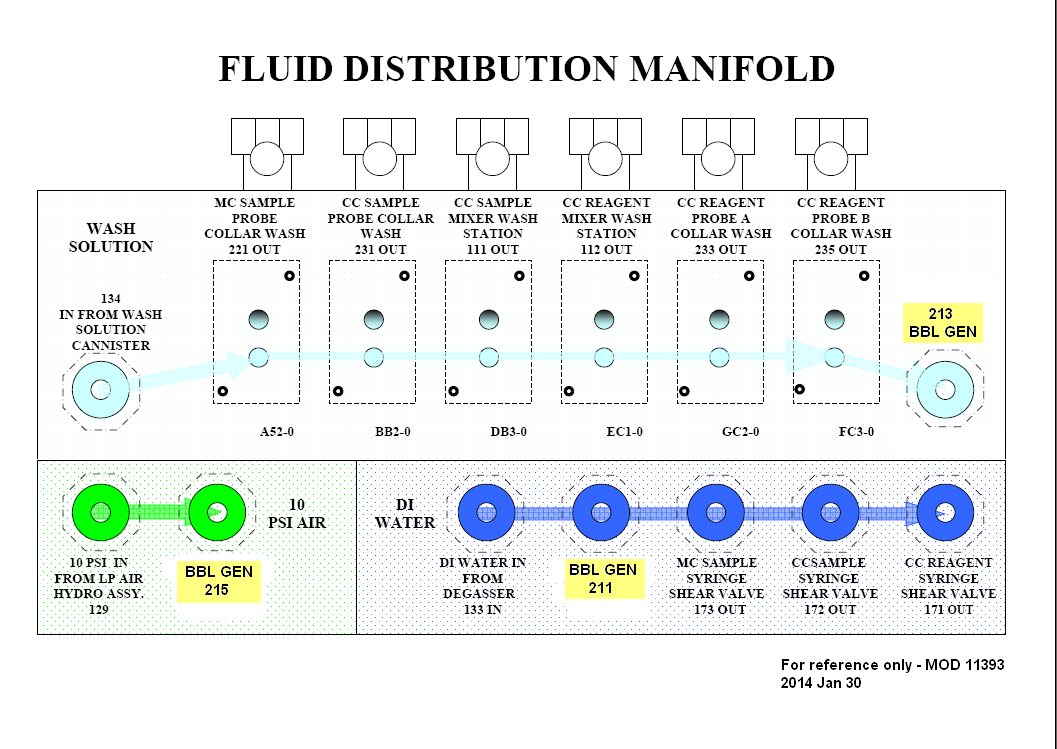

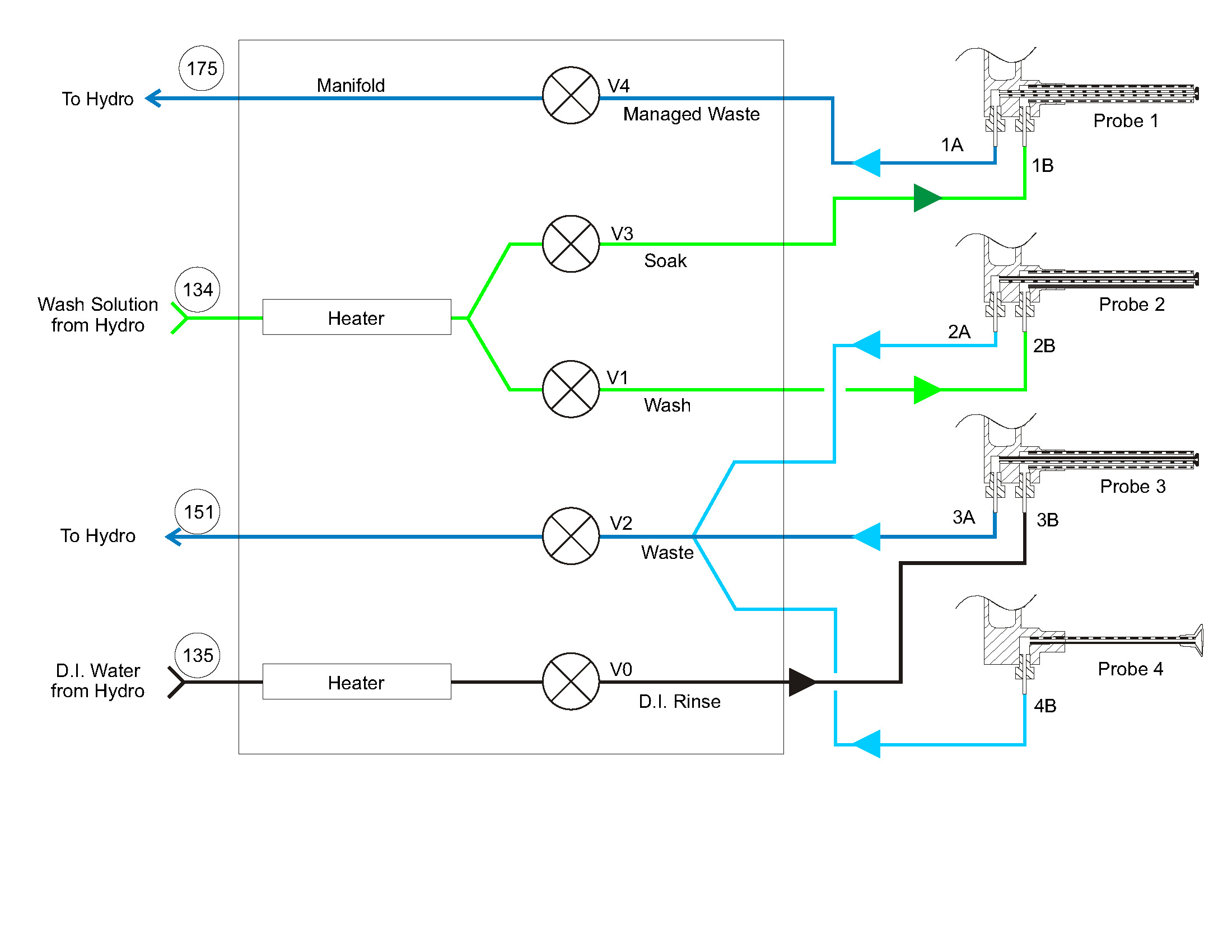

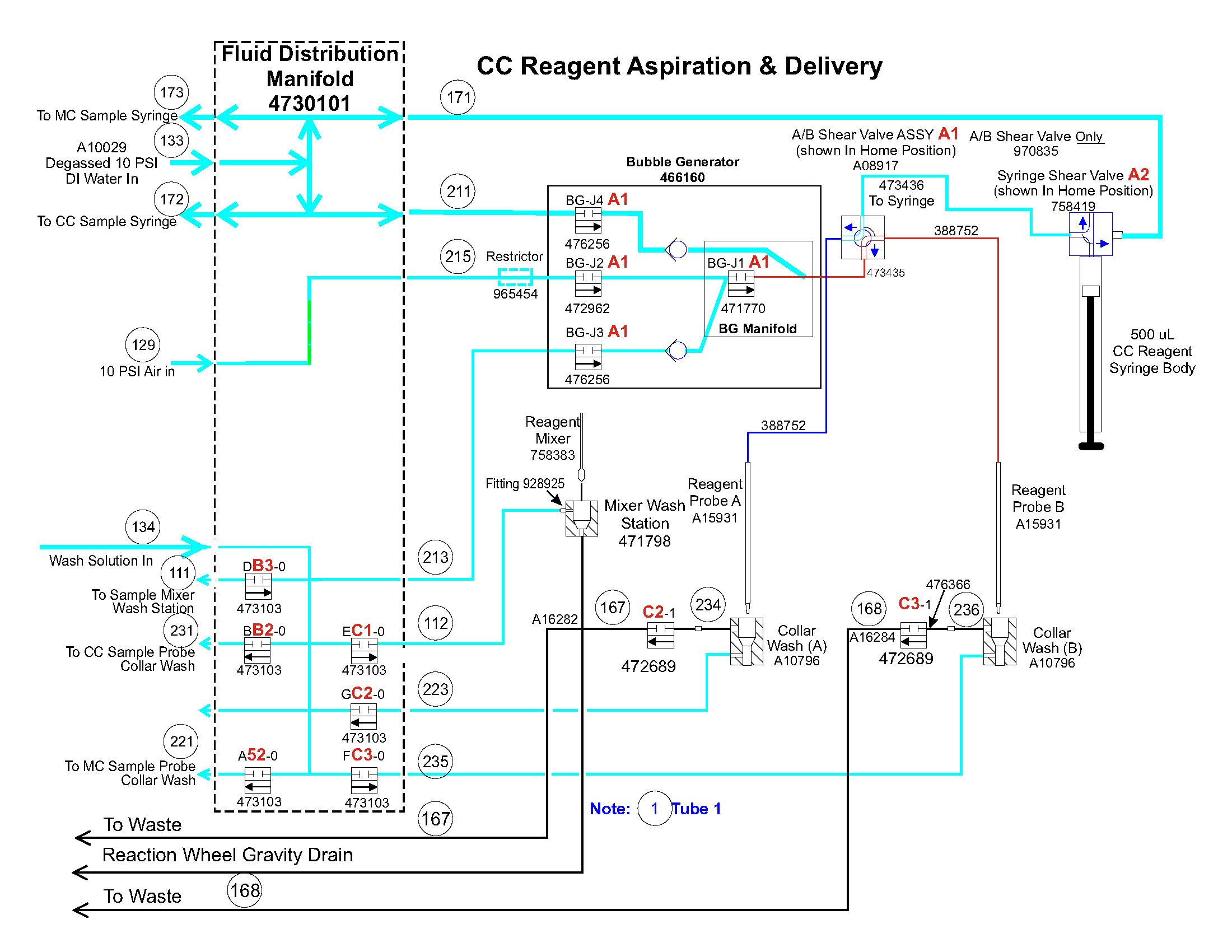

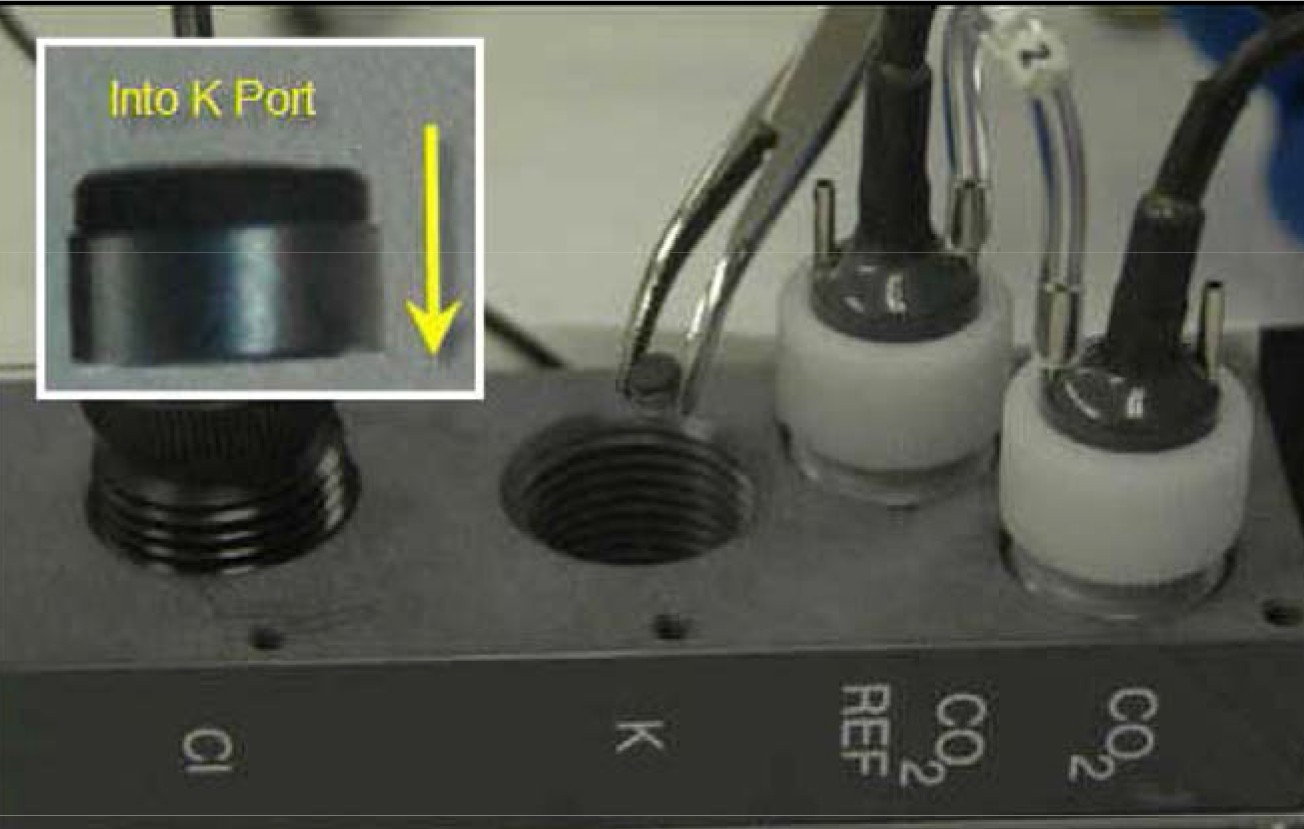

贝克曼把样品和试剂单元设计成了三针组合装置,在样品单元中,MC样品针和CC样品针以及CC样品搅拌集成在一起。 而试剂针则是试剂A和试剂B以及试剂搅拌集成在一起。 样品针和试剂针都带有冲洗块,与血球上的一样,这样的设计就不需要各针的冲洗池,这样不仅节约台面空间,还是针外壁的冲洗效果很好,而且正是因为这样的结构,让贝克曼的试剂理念得到淋漓尽致的发挥,试剂针可以不用回到冲洗池,仅需要上下移动就可以擦洗外壁,而可以连续吸取不同的试剂。 贝克曼为了保证结果的准确,并没有采用我们常见的双试剂配置,是不是双试剂不重要,重要的是结果。比如某种测试项目中,要检测这个项目,就必须加入某些成分,但某些成分并不能很好的长时间的在一起保存,因此设计成分腔放置储存。使用时在临时混合。这就是我们见到贝克曼的原厂试剂,在测试时分别从两个腔或三个腔连续吸取试剂,再同时分配到同一个反应杯,加入样品后直接反应出结果,或者再加入第三腔的试剂。或者先加入一腔试剂,样品加入后再加入其他两个腔的试剂。所以有时候不能照搬贝克曼原厂的参数,因为常规的双试剂和人家原来的试剂理念并不同。 这种结果可以在一个试剂加样周期里完成多种试剂的吸取,否则的话,每次都要回到冲洗池清洗外壁,反应盘再转回来就不知道什么时候了,时间耗费不起。正因为贝克曼没有选择常规的生化针臂和反应盘的配比,也就成为它的速度提升不上来的主要原因,也就成为收购奥林巴斯的主要因素,产品线由于设计理念的原因变得很短。 图41 MC样品针和CC样品针及CC样品搅拌的管路图 473101是分配汇流排,样品和试剂公用的,位置在两个搅拌后面的盖板里。 脱气水进入分配汇流排后,通过两个T型阀(三通)51号和B1,送给MC和CC的采样针。T型阀下面连接的是各自的注射器。 每个采样针都有自己的压力传感器。 稀释清洗剂进入分配汇流排后,经过DB3、BB2、A52阀分别送给搅拌冲洗池,CC样品针冲洗块和MC样品冲洗块。 搅拌冲洗池的废液是直排的,接到液气单元的重力罐上,CC样品针的冲洗块通过B2-1阀排空,MC样品针冲洗块通过A52-1阀排空,这两个排空管道都接到液气单元的废液汇流排上,由负压吸引。 由于MC单元的速度问题,在8秒内要完成两次吸样分配,第一次吸样给ISE和BUN,第二次吸样分配给其余四个项目,所以时间有些急促,因此在冲洗块冲洗外壁和内壁清洗的过程中,可能会来不及,导致吸液滴落。因此设计了一个滴落接收池,连接到液气单元的重力罐上。同时这个重力罐也接收反应槽的溢液、试剂仓的冷凝水等等。 而搅拌的冲洗池虽然一个口注入,但冲洗池设计的比较特殊,会在内部分成三股交叉而不触碰的水流,彻底清洗搅拌棒。当看到三股水流触碰或者溢出或者只剩下一股的时候,就意味着冲洗池的注水口堵塞、水压太低(10PSI)或者水压太高。 由于各冲洗块和冲洗池都是用稀释清洗剂清洗,所以会看到些许泡沫,这是正常的,但不能滴落,除了MC的以外。 图42 CC试剂针和搅拌管路图 这是CC试剂针的管路图,刚才说了,由于人家不是按照现在的双试剂理念设计的,所以不叫R1或R2针,而叫A/B针。与样品针单元公用一个分配汇流排。 脱气水进入分配汇流排后,分成四路,两路给了样品单元,剩下的一路直接送给注射器的T型阀,另一路送给气泡发生器。 CC试剂针虽然是两根,但只有一个注射器,也就意味着它无法完成同时吸取试剂分配试剂的工作,所以肯定快不了。 T型阀下连接注射器,从T型阀出来是A/B阀,用来切换注射器为哪一根针工作,这是个四通阀。 也就意味着当注射器吸取分配以及脱气水冲洗的时候,只能为一根针,另一根针在气泡清洗。 气泡发生器的工作机理是这样的,脱气水进入后,通过BG-J4阀和单向阀连接A/B阀,正压10PSI进入后通过BG-J2阀送到BG-J1阀,而稀释清洗剂通过BG-J3阀也送到BG-J1阀,清洗剂和气体混合后通过BG-J1,然后与脱气水一道送到A/B阀。 但实际运用的时候没这么复杂,要么脱气水单独清洗从T型阀到A/B一路。但转换A/B后,一根针在吸取分配,另一根针通过气泡发生器,用带有气泡的水和带有气泡的清洗剂交替清洗内壁,彻底杜绝所谓的交叉污染。然后再用纯脱气水清洗。 稀释清洗剂通过EC1阀送给CC搅拌冲洗池,也是三股交叉水流冲洗,废液自排回到重力罐。 稀释清洗剂通过EC2和FC3阀送给A、B两个试剂针的冲洗块,冲洗针的外壁。 两根针的废液都通过C2-1和C3-1阀回到液气单元的废液汇流排,由负压驱动。 整个单元的焦点都在气泡发生器上,堵塞损坏的概率有一些,也经常能遇到,造成液面误判和结果问题。 样品针和试剂针单元公用一个分配汇流排,大部分阀都是并在一起,所以也做成了阀岛结构。 图43 气泡发生器示意图 这是气泡发生器的示意图,三个电磁阀一个发生器,这个发生器里面也是一个电磁阀,通过快速通断将空气混入,也就是BG-J1的作用,它们单独是一个总成。 图44 分配汇流排的示意图 图45 分配回流排的立体图 DXC的管路部分大致就这么多,应该没落下什么。 |
