[求助]深圳产的监护仪GT9002胎心监护仪怪故障

这个就是的，此仪器其他都正常，就是输入端没有接胎心传感器，有数字显示。如图所示，恳切师傅指点。

我有一台也是这样，不接任何探头时，胎心率有数字跳变，不懂是不是厂家设计的自检程序。

我很想回答小榛同学的问题，不过……马甲就算了吧……

不懂“……马甲就算了吧…… ”是啥意思

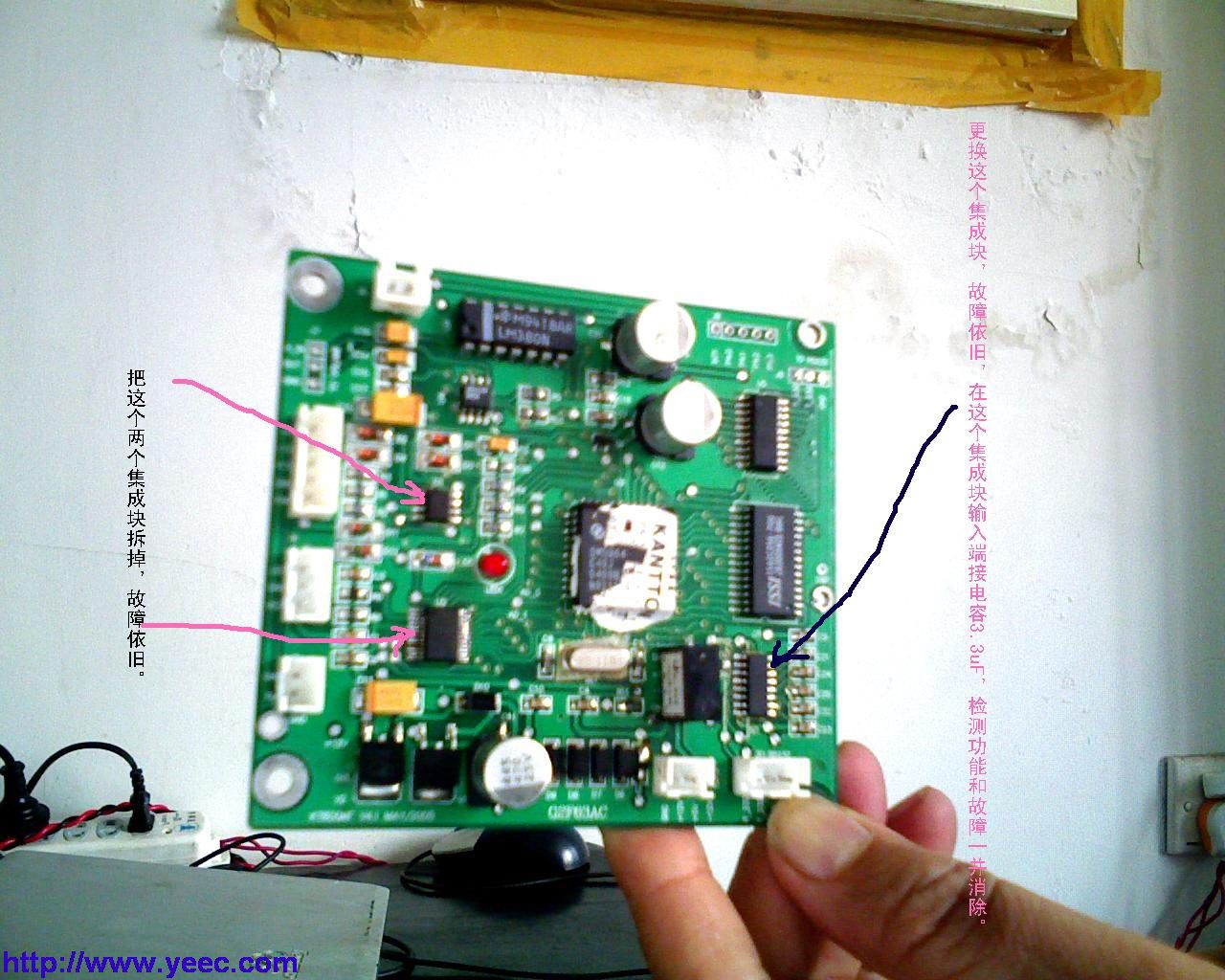

这是一块胎心监护仪的胎心放大板，







这款监护仪其他功能都正常，就是以下故障

这款监护仪其他功能都正常，就是以下故障

接一电容就好了？为什么呢？

这个电容把所有的信号耦合到地了，胎心也检测不出来了。

这个电解电容你是一端接到那个芯片的输入端上，另一端接地。还是两端都接到不同的输入端上？是因为接地后消除耦合了，机器好了？还是把所有的信号都给耦合到地了，胎心也检测不出来了。这怎么叫修好了？麻烦你给解释一下。

以下是引用郑振寰在2009-8-8 21:54:00的发言：

这个电解电容你是一端接到那个芯片的输入端上，另一端接地。还是两端都接到不同的输入端上？是因为接地后消除耦合了，机器好了？还是把所有的信号都给耦合到地了，胎心也检测不出来了。这怎么叫修好了？麻烦你给解释一下。

这台仪器没修好，我是把电容一只脚接在ADM202E这个集成块的第11脚上，另一端接地，把所有的信号都给耦合到地了。这只能证明，故障范围在ADM202集成块之前。

原来是这样，知道是啥意思了！

以下是引用萧珍在2009-8-10 10:18:00的发言：

这台仪器没修好，我是把电容一只脚接在ADM202E这个集成块的第11脚上，另一端接地，把所有的信号都给耦合到地了。这只能证明，故障范围在ADM202集成块之前。

你将信号的耦合到地了，怎么就能证明故障方位在ADM202集成之前呢？？？超声信号进来要进过检测提取，放大，然后做滤波等等。这个过程有可能出现自激振荡。建议问明厂家首先这样是否为正常现象，毕竟出现了两台了。如果不是，建议查看运放的输入电容和反馈电阻等等用于信号放大的电路，最好有示波器查看是否振荡了。

补充一下：运放在零输入的时候可能不会振荡，那么就要看是否会饱和了，换句话说运放是否开环了，反馈电阻是否虚焊了。如果是，运放输出将饱和。

我把运放集成块拆了，故障依旧。更换ADM202，故障依旧，我迷茫？？？？？？？？？？？？？
